Scatola vmc Disappair 503/1006

Altre viste

Nuovo

Scatola vmc Disappair 503/1006

Scatola vmc Disappair 503/1006

Elemento di predisposizione della bocchetta vmc Disappair di nuova generazione

Scatola in ABS con prefori completa di raccordi per collegamento a tubi vmc, coperchio e cartoncino salva-intonaco

Versione 503 con portata d'aria fino a 25/30 m3/h, versione 1006 con portata d'aria doppia fino a 60 m3/h
25,10 €

Disponibilità: Disponibile

Spedizione €5
Disappair

Perché comprare da noi

Spedizione Rapida

Spedizione espressa 48/72h in tutta Italia con GLS. Gratis per ordini superiori a €100

Assistenza

Servizio preciso di customer care con 4 tecnici-consulenti a tua disposizione

Prodotti Garantiti

Garanzia di brand internazionali come Electrolux, il centralizzato più venduto al mondo

Prezzi Competitivi

Acquista ai prezzi più competitivi del web attingendo a un catalogo di oltre 1.000 prodotti

Ripristina Configurazione

* Campi obbligatori

Descrizione
Dettagli

Scegli dal menu se scatola vmc Disappair 503 per accostamento con placche elettriche, o se scatola vmc 1006 per griglia in lamiera (ideale per estrazioni e doppia portata aria)

La scatola vmc Disappair 503/1006

La scatola vmc Disappair, completa di coperchio, di dimensioni mm 163x123 e profonda 83 si presta agevolmente per l'installazione su pareti divisorie in laterizio, cartongesso o pareti mobili a partire da cm 10.

La scatola, tramite dei prefori ciechi è predisposta per il collegamento sui vari lati ma il suo volume/dimensione è idoneo per collegare un massino di 2 tubi: un tubo per la griglia 503 e 1 o 2 tubi per la griglia 1006.

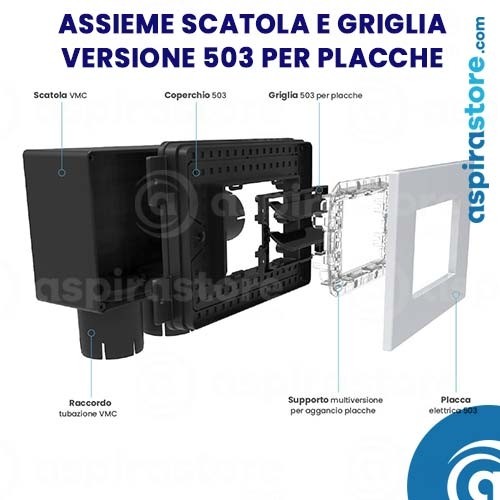

Il coperchio della scatola nasce per alloggiare la Griglia vmc 503 con portata fino a max 30 m3h per aggancio placche elettriche ma nell'esigenza, sia per diverso coordinamento estetico che per l'aumento di portata, è possibile trasformare il coperchio per l'applicazione di una tradizionale Griglia vmc in lamiera 1006 a doppia portata fino a 50/60 m3h.

Disappair 503 per placche, massima efficienza e design integrato

La griglia vmc Disappair 503 ha un passaggio di 26 cm2 pressoché pari al volume di passaggio di molte tradizionali griglie vmc dichiarate 30 m3/h. La portata massima, restando sotto i limiti di velocità e rumorosità in uscita consigliata dall'UNI, è di 30 m3/h ma si consiglia di dimensionare per 20/25 m3/h.

Spesso per motivi estetici, in un locale dove richiesto un ricambio di 40 m3/h si installa un'unica tradizionale griglia di immissione con 2 tubi, mentre la griglia vmc 503 coordinandosi con i componenti elettrici (placche), meglio si presta per l'installazione di 2 griglie che, opportunamente dislocate, ottengono una distribuzione più uniforme conseguendo un miglior lavaggio dell'aria.

Disappair 1006 con griglia in lamiera, ideale per le estrazioni

Solitamente la versione 1006 si utilizza (consigliata) nei locali tecnici per le riprese (estrazioni) dove spesso per bilanciare le portate è richiesta la doppia portata fino a 60 m3/h. Invece di 1 servirebbero 2 scatole e 2 griglie 503 o più, e l'installazione diverrebbe macchinosa. Inoltre, venendo le estrazioni posizionate in alto (vicino al soffitto), le griglie 1006 meglio si coordinano con gli accessori del bagno.


Approfondisci caratteristiche e funzionamento della bocchetta vmc Disappair

Ancoraggio della scatola vmc 503/1006

Oltre al classico fissaggio con intonaco o schiuma, il coperchio incorpora delle flange per fissaggio su pannelli di vari spessori. In alcuni casi è possibile fissare prima la sola scatola, simulando anche lo spessore del coperchio, e poi fissare il coperchio che permette una tolleranza di regolazione profondità e inclinazione per traguardare il tutto a filo muro.

Griglia di transito realizzabile con la scatola 503/1006

In alcuni rari casi, nonostante si preveda uno spazio sotto la porta di 5-6 mm che per una porta larga 80 cm corrisponde al passaggio di 40/50 cm2, necessita aumentare lo scambio di aria e questo è possibile tramite le griglie di transito solitamente posizionato sullo stipite e comunicante con il corridoio/disimpegno.

La scatola è trasformabile in griglia di transito tramite lo stacco del perimetro centrale del fondo dove andrà posizionato un secondo coperchio 503 o 1006. Questa combinazione (scatola e 2 coperchi) è idonea per pareti da cm 10, mentre nel caso di pareti da cm 15/20 serve unire 2 scatole e relativi 2 coperchi.


Scarica la scheda tecnica di Disappair

Dati
Cod. SCAVMC_C
Brand Disappair
Portata (m3/h) Fino a 50 m3/h
