Scatola bocchetta vmc 1006 Disappair per griglie lamiera
Portata max consigliata 50/60 m3/h con doppia portata
Disponibilità: Disponibile

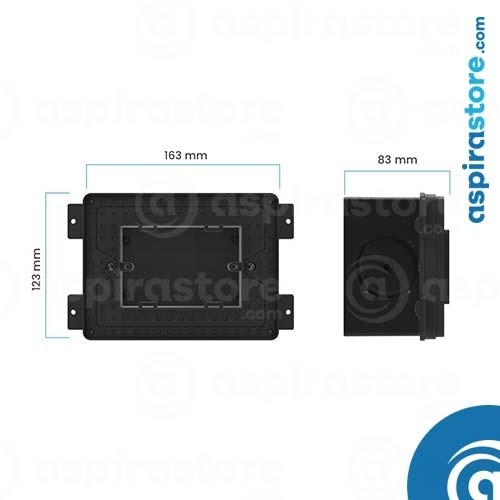

La scatola vmc 1006 Disappair, completa di coperchio, di dimensioni mm 163x123 e profonda 83, si presta agevolmente per l'installazione su pareti divisorie in laterizio, cartongesso o pareti mobili a partire da cm 10.

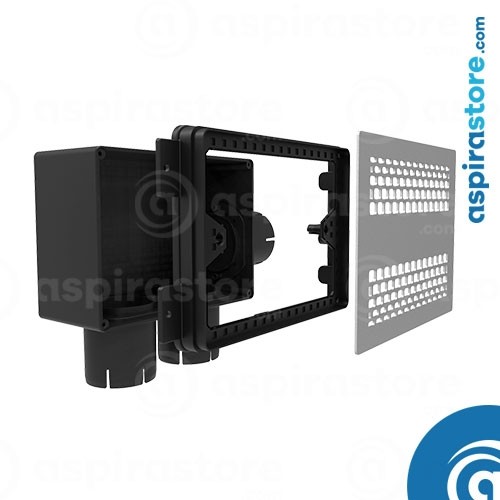

E' la configurazione di bocchetta vmc Disappair per montaggio delle griglie vmc di design in lamiera verniciata bianco, o inox (su richiesta).
Solitamente la versione 1006 si utilizza (consigliata) nei locali tecnici per le riprese (estrazioni) dove spesso per bilanciare le portate è richiesta la doppia portata. Invece di 1 servirebbero 2 scatole e 2 griglie 503 o più, e l'installazione diverrebbe macchinosa. Inoltre, venendo le estrazioni posizionate in alto (vicino al soffitto), le griglie 1006 meglio si coordinano con gli accessori del bagno.
La scatola, tramite dei prefori ciechi, è predisposta per il collegamento sui vari lati ma il suo volume/dimensione è idoneo per collegare un massino di 2 tubi: un tubo per la griglia 503 e 1 o 2 tubi per la griglia 1006, per una portata max di 60 m3/h.

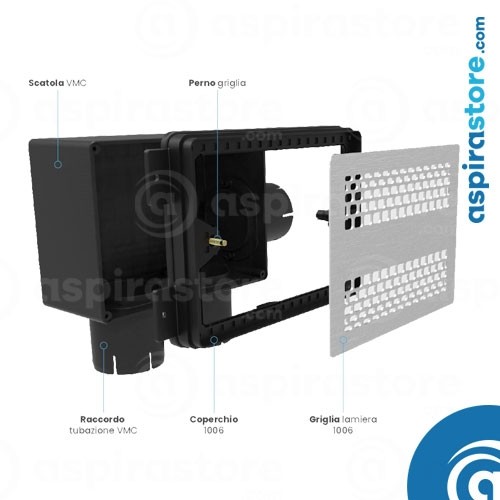

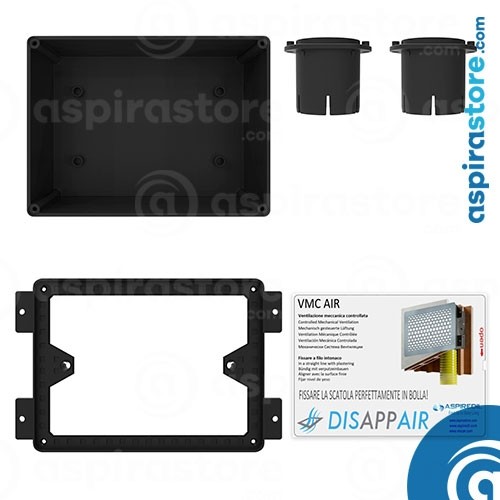

Composizione scatola Disappair vmc 1006
- n. 1 scatola in ABS con 4 prefori su vari lati e su fondo scatola, apribili "a piacimento";
- n. 2 raccordi per collegamento a tubo vmc flessibile tondo Ø50 interno. Disponibile su richiesta il raccordo di collegamento per tubo vmc Ø63 interno;
- n. 1 coperchio versione 1006 (doppio della portata d'aria del coperchio versione 503);

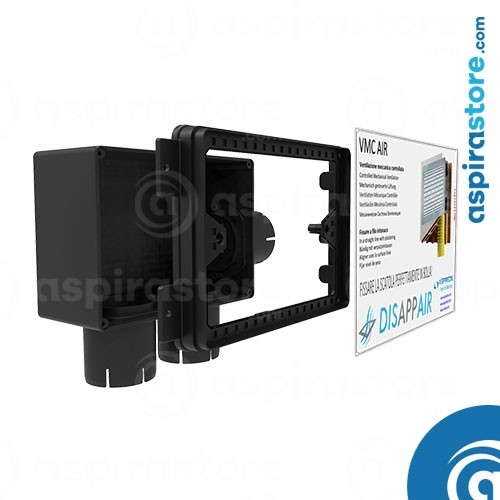

- n. 1 cartoncino 1006 salva-intonaco.
Approfondisci caratteristiche e funzionamento della bocchetta vmc Disappair
Ancoraggio della scatola Disappair vmc 1006

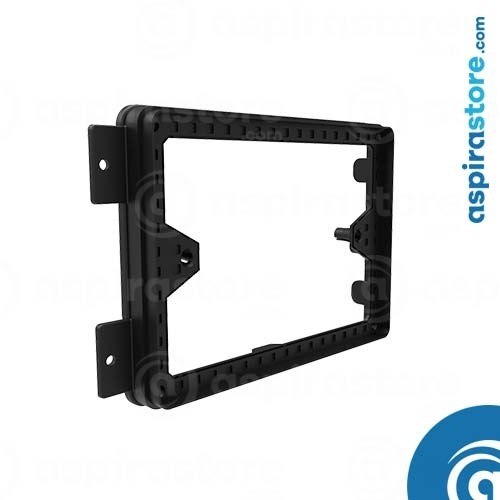

Oltre al classico fissaggio con intonaco o schiuma, il coperchio incorpora delle flange per fissaggio su pannelli di vari spessori. In alcuni casi è possibile fissare prima la sola scatola, simulando anche lo spessore del coperchio, e poi fissare il coperchio che permette una tolleranza di regolazione profondità e inclinazione per traguardare il tutto a filo muro.
E' possibile predisporre in affiancamento alla/e scatola/e vmc Disappair 1006, una o più scatole vmc Disappair 503 con griglia 503, per l'immissione dell'aria.
Scarica la scheda tecnica di DisappairDisappair 1006: come funziona e quando sceglierla
Cod. | SCA1006VMC |
---|---|
Brand | Disappair |
Serie | Griglia 1006 |
Portata (m3/h) | Fino a 50 m3/h |
