Scatola bocchetta vmc Disappair 503 per aggancio placche elettriche
Portata max consigliata 25/30 m3/h
Disponibilità: Disponibile

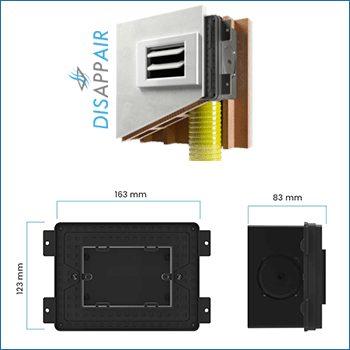

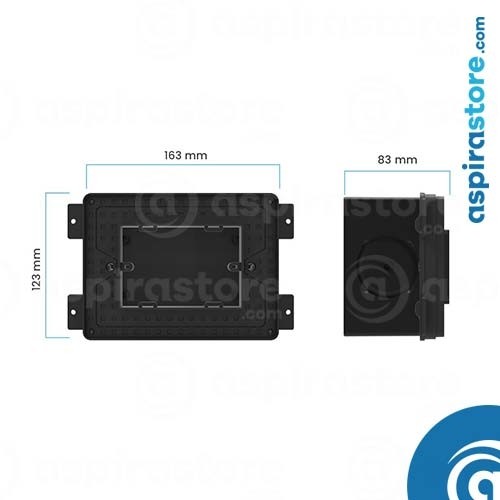

La scatola vmc 503 Disappair, completa di coperchio, di dimensioni mm 163x123 e profonda 83, si presta agevolmente per l'installazione su pareti divisorie in laterizio, cartongesso o pareti mobili a partire da cm 10.

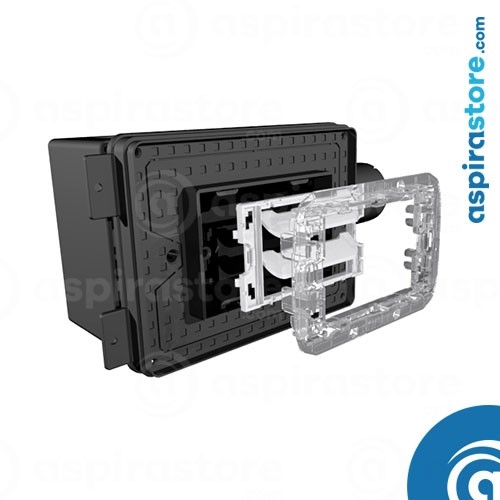

E' la configurazione di bocchetta vmc Disappair per montaggio delle griglie vmc in plastica con deflettori per accostamento a placche serie interruttori elettrici.
La scatola, tramite dei prefori ciechi è predisposta per il collegamento sui vari lati ma il suo volume/dimensione è idoneo per collegare un massimo di 2 tubi: un tubo per la griglia 503 e 1 o 2 tubi per la griglia 1006.

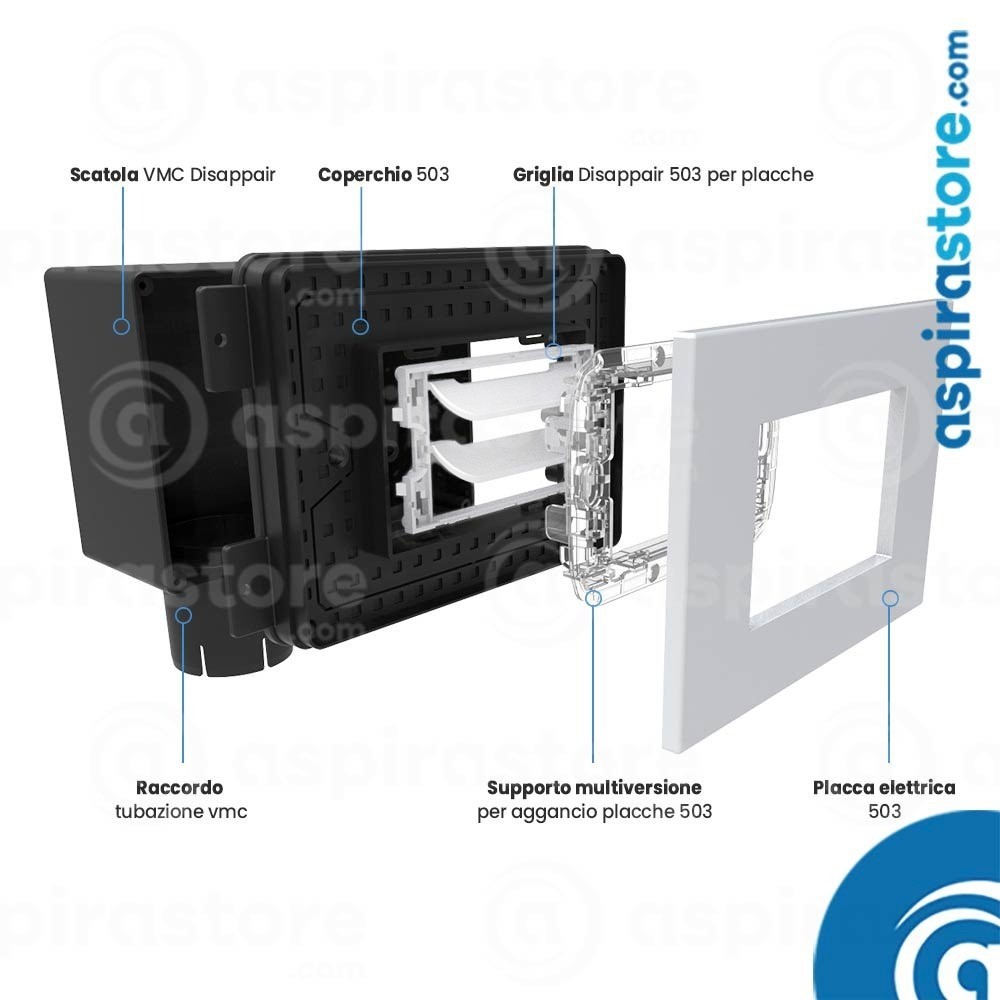

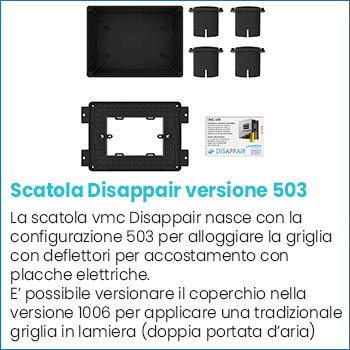

Composizione scatola vmc Disappair 503
- n. 1 scatola in ABS con 4 prefori su vari lati e su fondo scatola, apribili "a piacimento";
- n. 1 raccordo per collegamento a tubo vmc;
- n. 1 coperchio versione 503 (versionabile in configurazione 1006 per applicazione griglia in lamiera);
- n. 1 cartoncino 503 salva-intonaco.
Massima efficienza di Disappair 503
La griglia vmc Disappair 503 ha un passaggio di 26 cm2 pressoché pari al volume di passaggio di molte tradizionali griglie vmc dichiarate 30 m3/h.
La portata massima, restando sotto i limiti di velocità e rumorosità in uscita consigliata dall'UNI, è di 30 m3/h ma si consiglia di dimensionare per 20/25 m3/h.

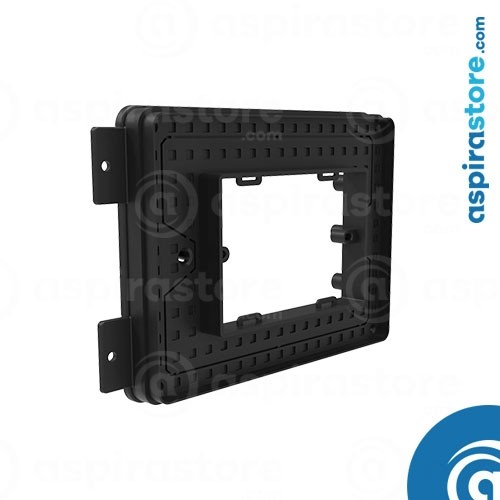

Il coperchio della scatola nasce per alloggiare la Griglia 503 per aggancio placche elettriche ma nell'esigenza, sia per diverso coordinamento estetico che per l'aumento di portata, è possibile trasformare il coperchio per l'applicazione di una tradizionale griglia in lamiera, versione 1006, con doppia portata, 50/60 m3/h.
Approfondisci caratteristiche e funzionamento della bocchetta vmc Disappair
Distribuzione uniforme dell'aria
Spesso per motivi estetici, in un locale dove richiesto un ricambio di 40 m3/h si installa un'unica tradizionale griglia di immissione con 2 tubi, mentre la griglia vmc 503 coordinandosi con i componenti elettrici (placche), meglio si presta per l'installazione di 2 griglie che, opportunamente dislocate, ottengono una distribuzione più uniforme conseguendo un miglior lavaggio dell'aria.
Ancoraggio della scatola 503 Disappair
Oltre al classico fissaggio con intonaco o schiuma, il coperchio incorpora delle flange per fissaggio su pannelli di vari spessori. In alcuni casi è possibile fissare prima la sola scatola, simulando anche lo spessore del coperchio, e poi fissare il coperchio che permette una tolleranza di regolazione profondità e inclinazione per traguardare il tutto a filo muro.
E' possibile predisporre in affiancamento alla/e scatola/e vmc Disappair 503, una o più scatole vmc Disappair 1006 con griglia in lamiera, consigliata/e nei locali tecnici per le riprese (estrazioni) dove spesso coincide la doppia portata d'aria.
Scarica la scheda tecnica di DisappairDisappair 503: come funziona e perché sceglierla
Cod. | SCA503VMC |
---|---|
Brand | Disappair |
Serie | Disappair 503 |
Portata (m3/h) | Fino a 50 m3/h |
