Scatola vmc 1509 Disappair per griglie lamiera
Portata max consigliata fino a 80 m3/h con tripla portata
Disponibilità: Disponibile

La scatola vmc 1509 Disappair si presta per l'installazione su pareti divisorie in laterizio, cartongesso o pareti mobili a partire da cm 10.

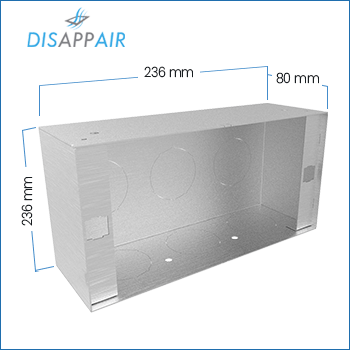

Dimensioni mm 236x116 profonda 80.
E' la scatola che consente il montaggio delle griglie vmc in lamiera con finiture eleganti, verniciate bianco 9010, oppure inox (su richiesta).
Solitamente la versione 1509 si utilizza (consigliata) nei locali tecnici per le riprese (estrazioni) dove spesso per bilanciare le portate è richiesta la tripla portata.
Nel caso di configurazione simultanea con altri diffusori vmc del gruppo Disappair, ad esempio le bocchette vmc 503 per placche elettriche, Invece di 1 scatola unica 1509 servirebbero 3 scatole vmc 503 e 3 griglie 503, e l'installazione diverrebbe macchinosa.
Venendo inoltre le estrazioni posizionate in alto (vicino al soffitto), le griglie 1509 meglio si coordinano con gli accessori del bagno o dei locali tecnici dove avviene la ripresa d'aria.

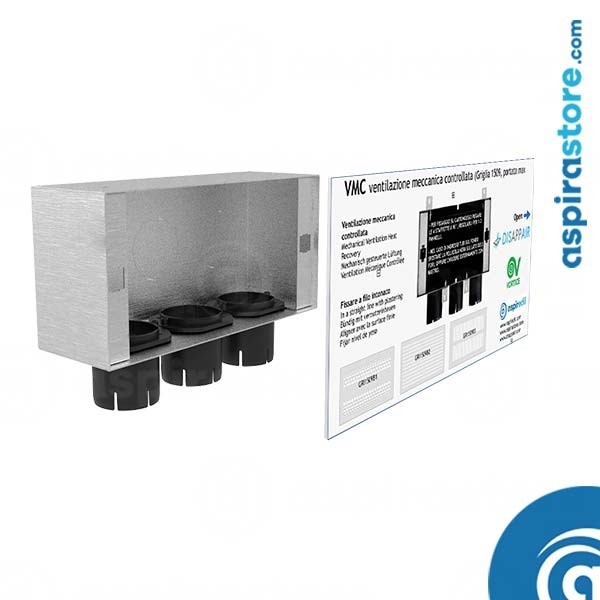

La scatola di ventilazione 1509, tramite dei prefori ciechi, è predisposta per il collegamento sui vari lati. Il suo volume/dimensione è idoneo per collegare un massino di 3 tubi, per una portata max di 80 m3/h.

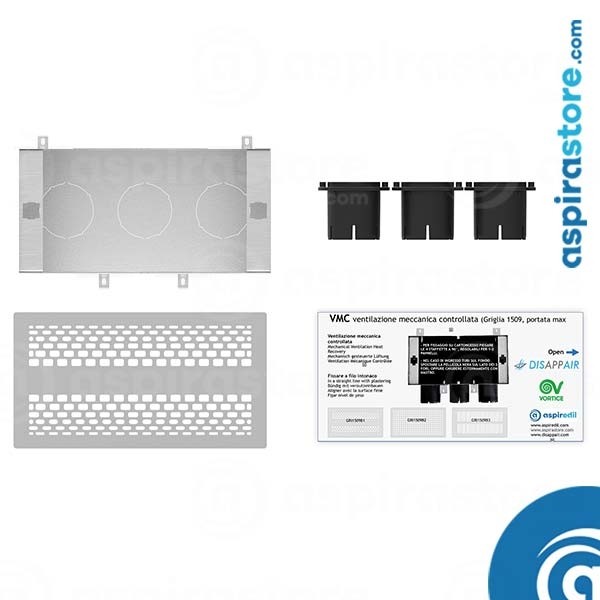

Composizione scatola vmc 1509 Disappair
- n. 1 scatola in lamiera con 3 prefori su lato inferiore e su fondo scatola, apribili "a piacimento";
- n. 3 raccordi per collegamento a tubo vmc flessibile tondo Ø50 interno. Disponibile su richiesta il raccordo di collegamento per tubo vmc Ø63 interno;
- n. 1 cartoncino salva-intonaco versione 1509.
Approfondisci caratteristiche e funzionamento della bocchetta vmc Disappair
Ancoraggio della scatola vmc 1509 Disappair
Oltre al classico fissaggio con intonaco o schiuma, il coperchio incorpora delle flange per fissaggio su pannelli di vari spessori. In alcuni casi è possibile fissare prima la sola scatola, simulando anche lo spessore del coperchio, e poi fissare il coperchio che permette una tolleranza di regolazione profondità e inclinazione per traguardare il tutto a filo muro.
E' possibile predisporre in affiancamento alla/e scatola/e vmc 1509 Disappair, una o più scatole vmc Disappair 503 con griglia 503 con deflettori, per accostamento con placche elettriche, per l'immissione dell'aria.
Scarica la scheda tecnica di DisappairDisappair 1509: come funziona e quando sceglierla
Cod. | SCAV1509 |
---|---|
Brand | Disappair |
Portata (m3/h) | Fino a 80 m3/h |
