Griglia vmc Disappair 503 per Vimar Arke'
Accostamento a placca Vimar Arke' 3 moduli
Finitura griglia selezionabile nel configuratore
Ideale da impiegare nelle immissioni, portata d'aria fino a 30 m3/h
Disponibilità: Disponibile

Seleziona il colore della griglia se bianco opaco, nero antracite opaco o Metal verniciato metallizzato (N.B. in accostamento al colore interruttori elettrici) nell'area superiore vicina all'aggiunta al carrello.
Bocchetta di ventilazione per Vimar Arke'

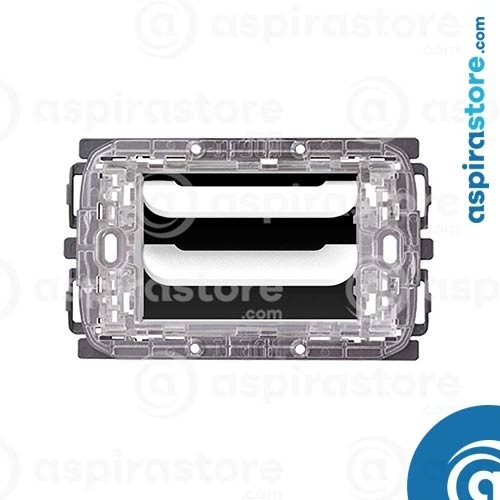

- Griglia vmc estetica e di design del tipo 503 a completamento della scatola di ventilazione cod. SCAV503.
- Completa di supporto Airark trasparente per aggancio della placca elettrica (mostrina, cornicetta) Vimar Arke' 3 moduli 503
- Invisibilmente architettonica: Disappair è la griglia vmc elegante che c'è ma non si nota
- Estetica: si coordina con le placche 503 dell'impianto elettrico armonizzando il design interno dell'abitazione
- Efficace: la portata massima, restando solo i limiti di velocità e rumorosità in uscita consigliati dall'UNI, è di 30 m3/h
- Silenziosa: rumorosità scatola+griglia vmc inferiore a 25 dB(A) (per una portata d'aria di circa 25 m3/h)
- Rispetta l'asse verticale-simmetria con le scatole elettriche 503 qualora disposta in colonna verticale
- Include le viti di fissaggio
- Non include la placca (mostrina, cornice) 503 della serie Vimar Arkè
Disappair 503: cos'è, come funziona, vantaggi e applicazioni


Griglia 503 ideale per le immissioni
Le griglie di ventilazione Disappair 503 si prestano sia a installazioni puntuali del tipo punto-punto per ricambio fino ai 30 m3/h, sia a installazioni multiple su locali dove richiesto un ricambio d'aria di 40 m3/h o superiore. In quest'ultimo caso, anziché installare una tradizionale griglia di immissione in lamiera con due tubi, o una bocchetta di ventilazione classica in plastica con forma rotonda, che non si armonizza con il design, è consigliata la predisposizione di due o più griglie vmc 503 di mandata con il duplice vantaggio di ottenere una distribuzione più uniforme dei flussi d'aria, e quindi un miglior lavaggio dell'aria e armonizzare il design con i componenti elettrici.


Sistema integrato con griglie Disappair 1006 e 1509 per le riprese
Al fine di mantenere un ecosistema integrato e coerente di bocchette di ventilazione affini tra loro, efficaci e con finiture e design curati al dettaglio, per le estrazioni d'aria è possibile, e si consiglia, di abbinare alle griglie vmc Disappair 503 (impiegate in mandata) i seguenti articoli: una o più griglie vmc 1006 in lamiera, con doppia portata d'aria, per ricambi fino a 50/60 m3/h; una (o più) griglie vmc 1509 in lamiera, con tripla portata d'aria, per ricambi fino a 80/90 m3/h. Le griglie in lamiera 1006 e 1509 sono disponibili in diverse varianti estetiche e finiture, verniciate bianche Ral 9010 oppure in Inox 304 satinato.
Caratteristiche griglia vmc 503

Innovazione tecnica ed estetica
Innovativa e funzionale griglia vmc di design completa di deflettori per l'ottimale gestione del flusso d'aria con orientazione anti-disturbo. Ideale da impiegare nelle immissioni.

Abbinamento alle placche 503
La griglia di ventilazione vmc 503 Disappair riceve le placche delle comuni serie di interruttori elettrici di casa. Più di 35 gli abbinamenti consentiti. Facilissima applicazione.

Armonizzazione con l'interior design
Oltre a ricevere le placche 503, dove previsto la griglia è selezionabile nelle configurazioni di colore e finitura (opaco, lucido, metallizzato) per accostarla all'aspetto degl interruttori.

Compattezza strategica, laterizio e cartongesso
La scatola-bocchetta vmc 503 ha dimensioni contenute, si installa anche su pareti divisorie, e non richiede lavorazioni murarie aggiuntive. Garantiti i volumi di ricambi d'aria opportuni.
Preventivo vmc: dai preventivi-tipo allo sviluppo di un'offerta personalizzata
A meno che non si tratti di un acquisto diretto a completamento della specifica scatola di ventilazione cod. SCAV503 correlata, la contestualizzazione della scelta dei singoli componenti che compone un impianto vmc centralizzato, come la scelta della griglia di ventilazione della scheda prodotto corrente, potrebbe essere non di facile comprensione e gestione per un utente finale, e talvolta anche per l'installatore, che si informa navigando sul web.
A tal proposito, abbbiamo realizzato dei preventivi-tipo pdf per impianti di ventilazione meccanica controllata canalizzata diversificati per tipologia di distribuzione delle tubazioni e bocchette (se a parete o se a soffitto/controsoffitto/sottotetto), selezionabili sulla base delle dimensioni della struttura.
Il nostro preventivo commentato fornisce una guida alla totalità delle voci degli articoli indispensabili e opzionali allo sviluppo di un sistema vmc ed è completo di: schema impiantistico introduttivo, descrizioni prodotto, quantitativi prodotto, note e commenti tecnici, immagini e prezzi riportati per singole voci. Per consultare i preventivi-tipo cliccare sull'immagine qui sotto.
Qualora interessati a ricevere un preventivo personalizzato per sistema di ventilazione forzata canalizzato con le griglie estetiche Disappair, tra cui le griglie vmc 503 in immissione che si accostano alle placche elettriche, consigliamo di scrivere una mail a info@aspirastore.com allegando la planimetria dell'immobile.
E' possibile anche l'acquisto di una consulenza mirata vmc che consente la realizzazione di un progetto su misura dimensionato su base planimetria; il costo del progetto, viene scalato nella successiva fase di acquisto del materiale.

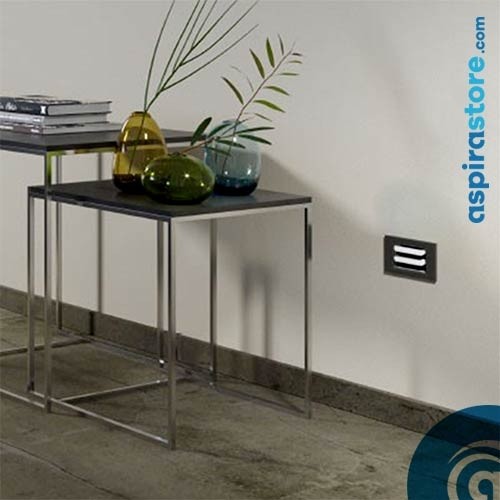

A colpo d'occhio: le griglie vmc 503 negli ambienti living
Eleganza, raffinatezza e gusto con valorizzazione dell'estetica e dell'interior design degli ambienti living di abitazioni, uffici, attività commerciali e ricettive con le griglie di ventilazione forzata tipo 503, principalmente indicate e impiegate nelle immissioni (tuttavia impiegabili anche nelle estrazioni nelle configurazioni specifiche del tipo punto-punto).
Cod. | GRI503ARKE_C |
---|---|
Brand | Vimar |
Dimensioni | mm 92x52 |
Prodotto | Disappair |
Serie | Arke |
Portata (m3/h) | Fino a 30 m3/h |
Tipologia | A parete |
Materiale | ABS blend con additivo anti-UV |
Uso | Immissione |
Preventivo su misura e acquisto consulenza mirata
E' possibile richiedere il preventivo personalizzato su misura del sistema vmc per la propria abitazione, ufficio, attività commerciale o ricettiva fornendo la planimetria dell'edificio.
Contestualmente, per favorire la realizzazione di dimensionamento e progetto di sistemi vmc di tipo centralizzato, differenti in base alla conformazione dell'immobile e degli ambienti, al passaggio delle tubazioni se a soffitto o a controsoffitto piuttosto che a pavimento, e alle tipologie di bocchette, è possibile acquistare una consulenza a questo link il cui prezzo viene poi scalato nella fase di acquisto materiale.
Preventivi-tipo gratuiti completi di schema impiantistico, commenti, immagini e prezzi
Sono disponibili dei preventivi-tipo in formato pdf da noi curati scaricabili gratuitamente a questa pagina.
I preventivi-tipo riguardano impianti vmc di tipo centralizzato con diverse soluzioni: se distribuzione tubazioni a pavimento piuttosto che a soffitto/controsoffitto/sottotetto, e con tipologie di bocchette diverse, se a parete del tipo 503 Disappair, 1006 o 1509 piuttosto che imbocchi vmc e bocchette vmc tipo Vent.
Scarica e consulta i preventivi-tipo pdf commentati e completi di tutti i componenti e prezzi- Fantastica!
-
Voto
Domanda: L'acquisto è possibile anche per il privato?
E' sempre possibile l'acquisto del materiale, direttamente o online su Aspirastore.com, sia per professionisti che per acquirenti/utilizzatori finali (privato). Ogni ordine online viene gestito con emissione della relativa fattura accompagnatoria.
Si rimanda ai punti successivi aspetti quali possibilità di detrazione fiscale, condizioni di IVA agevolata, possibilità di finanziamento rateale e acquisto diretto in sede alternativo all'acquisto online.
L'acquisto online nel sito e-commerce avviene aggiungendo gli articoli desiderati a carrello e compilando i dati.
La fase di conclusione ordine online, avviene nella schermata finale di checkout dove è possibile indicare dati di fatturazione, destinazione merce (se diversa), e scegliere la modalità di pagamento tra bonifico anticipato, carte di credito, PayPal, contrassegno e altri metodi di pagamento che consentono saldi diluiti con rateizzazione.
Clicca qui per scoprire come acquistare online sul nostro e-commerce.
Domanda: Per installatori, imprese edili e professionisti di settore sono riservati prezzi dedicati?
Certamente, ai professionisti di settore spettano inoltre condizioni di scontistica riservate. Se sei un impresario edile, un installatore o un progettista, contattaci per ottenere il tuo netto dedicato.
Domanda: E' possibile usufruire di detrazioni fiscali o IVA agevolata per la vmc?
Sì, è possibile consultare le condizioni di acquisto di materiale impiantistico contestuali ad ambito di IVA agevolata e detrazioni fiscali a questa pagina del nostro store online.
Domanda: Oltre all’acquisto online, avete dei punti vendita nel territorio?
Lo showroom con apertura al pubblico è situato presso Aspiredil in via Tiepolo 7c/3 a Tombolo (PD). Clicca qui per scoprire la locazione di Aspiredil su Google Maps.
Le forniture di materiale tramite corriere espresso convenzionato sono destinate sia ad acquirenti finali (i privati) che a installatori e rivenditori.
Domanda: Quante griglie vmc di tipo 503 si dispongono in un’abitazione?
Numero, tipologia e posizionamento dei punti di immissione ed estrazione dell'aria tramite bocchette o scatole con griglie vmc sono parte del dimensionamento che si effettua sulla base della specifica planimetria.
Oltre alla commercializzazione di materiale, ci occupiamo anche dello sviluppo di preventivi e offriamo un servizio, a pagamento, di dimensionamento e progettazione impianto personalizzato su misura.
A quest'altro link invece sono consultabili e scaricabili gratuitamente dei preventivi-tipo vmc in formato pdf per impianto centralizzato, con distribuzione delle tubazioni a massetto, con bocchette e griglie vmc 503 che si armonizzano con impianto elettrico.
Domanda: Qual è l’utilizzo consigliato di queste griglie vmc 503?
Come già scritto nella descrizione scheda prodotto, le griglie di ventilazione 503 rappresentano una particolare nicchia di prodotto ideale nei contesti di impianti vmc centralizzati (detti anche canalizzati) e ben si prestano, in generale, per le immissioni d'aria.
Anziché impiegare nelle mandate le classiche bocchette in plastica (solitamente tonde) o griglie in lamiera, si consiglia una disposizione di più griglie vmc 503 quando possibile, disposte in basso, per migliore armonizzazione estetica con i componenti elettrici (accostamento a placche elettriche commerciali tipo 503 - 3 moduli) e per offrire un miglior flusso e quindi lavaggio dell'aria.
Domanda: Qual è la portata d’aria delle vmc 503?
La griglia 503 ha un passaggio di 26 cm, pressoché pari al volume di passaggio di molte tradizionali griglie dichiarate per 30 m3/h
L'effettiva portata erogata dipende dai parametri dell'impianto, quali diametro tubazioni, lunghezza delle stesse (e quindi proporzionali perdite di carico), macchinario scelto.
Premettendo di scegliere il corretto macchinario proporzionale a dimensioni abitazione e dimensioni impianto vmc, è possibile regolare i flussi d'aria delle bocchette di immissione ed estrazione anche tramite le paratie di regolazione su plenum principale (il collettore di distribuzione), qualora preveda questa opzionalità.
Domanda: Quali diametri di tubo rigido o flessibile di ventilazione sono supportati dalle griglie e bocchette vmc 503?
Alla scatola di ventilazione Disappair 503 che associa le griglie vmc 503, si possono collegare direttamente sul raccordo di ingresso in dotazione sia tubi con Ø40 interno che Ø50 interno.
Con l'utilizzo di un adattatore cod. AUMVMC5063 è possibile connettere alla bocchetta vmc 503 anche il tubo Ø63 interno, il classico tubo impiegato dalla maggior parte degli installatori negli impianti di ventilazione canalizzati.
Domanda: E' possibile associare le bocchette 503, scatola e griglia, ad impianti con tubazioni già predisposte?
Si, tramite i connettori-adattatori è possibile, qualora previsto e previa fattibilità di lavori ed opere edili possibilmente nulli o contenuti, installare le bocchette vmc tipo 503 e 1006 a impianti già esistenti.
Domanda: Quali altre versioni di griglie e bocchette vmc sono disponibili?
Le griglie vmc 503 sono le uniche griglie di ventilazione che consentono armonizzazione con i componenti elettrici.
Gestiamo tuttavia svariati altri modelli di griglie e bocchette vmc .
Domanda: E' possibile avere la griglia vmc di 503 altra colorazione rispetto a quelle disponibili a sito?
Si, nella categoria generale di bocchette e griglie vmc sono consultabili tutti gli altri modelli.
Domanda: Il colore della griglia vmc 503 va in accostamento alla placca o al colore frutto-interruttore elettrico?
Il colore della griglia si accosta generalmente al colore dei frutti, interruttori elettrici.
Domanda: Che cosa serve per montare queste griglie vmc 503?
Il montaggio delle griglie avviene sulla sede del coperchio versione 503 della scatola vmc Disappair e il fissaggio avviene tramite avvitamento delle 2 viti fornite in dotazione con la griglia. Istruzioni visive di montaggio nel file istruzioni scaricabile cliccando qui
Il montaggio della placca commerciale elettrica tipo 503, non fornita contestualmente alla griglia, avviene tramite spinta, a pressione.
Domanda: Chi le installa le bocchette e le griglie vmc?
Sono solitamente professionisti quali installatori, elettricisti o idraulici, o figure correlate all'impresa edile a realizzare la predisposizione delle scatole, bocchette, di ventilazione, incluso anche il modello di scatola di ventilazione cod. SCAV503, specialmente ne curano i lavori di opere edili quali tracce, specie su pareti perimetrali o divisorie in laterizio.
La bocchetta vmc 503 è installabile sia su pareti perimetrali che divisorie, sia su laterizio/muratura che su cartongesso e pareti mobili.
Altre volte, invece, a curare posa dell'impianto di ventilazione è il cliente finale stesso.
L'installazione delle griglie vmc 503 è la parte conclusiva ed è quasi sempre in grado anche l'utilizzatore finale stesso (il privato) di montarle da é (con il semplice uso di un comune cacciavite).
Domanda: Quali macchinari si associano a questa tipologia di impianto vmc canalizzata?
Il macchinario che si abbina a un sistema vmc con bocchette a muro (o a soffitto) è il recuperatore di calore di tipo centralizzato.
I recuperatori di calore differiscono tra loro per diversi parametri, tra i quali brand/produttore, tipologia di elettronica a bordo, sistema filtrante, installazione se a soffitto o se a parete, se di tipo entalpico o meno, se prevede scarico condensa o meno, connettività eventuali a display di comando remoto o altri elementi terzi di gestione e controllo.
Il fattore più importante è in generale, oltre alla scelta se entalpico o meno, è la corretta scelta della portata d'aria. Un recuperatore di calore sottodimensionato, se non fatto calcolo delle perdite di carico generate lungo il tragitto delle tubazioni, potrebbe causare un volume di ricambio d'aria troppo risicato con conseguente lavaggio dell'aria non ideale in queste stesse.
Domanda: E' possibile installare queste griglie su abitazioni già esistenti e finite?
In linea di massima, su abitazioni esistenti e finite e non in ristrutturazione, è più difficile intervenire rispetto a un lavoro in un cantiere di casa in costruzione o in ristrutturazione.
Su case esistenti specie quando abitate diventa più difficile la gestione tuttavia in molti casi lo sviluppo di un impianto, magari sfruttando i soffitti o dei controsoffitti, è fattibile.
A tal agevolazione, sia le bocchette-scatole vmc 503 Disappair, sia altre bocchette di ventilazione di nostra gestione sono reversibili con possibilità di ingresso laterale o posteriore (dritta).
Domanda: Quali altri impianti è interessante predisporre in abbinata alla vmc al fine di ottenere un ambiente pulito e salubre?
Il sistema di aspirazione centralizzata polveri è l'impianto ideale per pulire abitazioni e uffici dal carico di polveri che si accumulano a pavimento, su scrivanie, mobili, divani, tappeti e tappezzeria, suppellettili... con il grande vantaggio di non ricircolare le micropolveri ma di espellerle al di fuori dell'edificio, in atmosfera. Questo contribuisce a mantenere gli ambienti puliti dal passaggio dell'aspirapolvere, anche più salubri.
Se l'aspirapolvere centralizzato elimina il carico di polveri e allergeni contribuendo a un ambiente pulito, la VMC garantisce una qualità dell'aria indoor sempre elevata, contribuendo al contenimento della CO2 e alla riduzione della umidità relativa quanto presente in eccesso.
Inoltre, l'intelligente sistema di ricambio d'aria automatico che è la ventilazione forzata (funzionamento costante e modulabile sia automaticamente che con comando manuale o direttamente tramite sensore di rilevazione UR o altri parametri) e a basso consumo, consente di arrestare anche il carico inquinante di origine atmosferica quale particolato, smog, pollini e polveri grazie a degli efficaci filtri, facili da ispezionare e manutenere nel tempo.
L'l'impianto di aria compressa centralizzato Aicocen è un altro innovativo e interessante sistema brevettato da noi di Aspiredil che consente di portare in casa, dislocati in posizione strategica ed armonizzati con i componenti elettrici (al pari delle griglie vmc 503 Disappair), delle prese dove connettersi con un comodo e leggero tubo di lavoro e poter sfruttare i vantaggi dell'aria compressa, ad esempio per spolverare angoli e punti difficili da raggiungere dall'aspirapolvere che, se non passati frequentemente, tendono ad accumulare polvere volatile, piuttosto che pulire lampadari, applique, tapparelle, le parti superiori di porte, placche elettriche e serramenti, travi a vista in legno e molto altro ancora.
